Простой лабораторный синтезатор сверхвысокой частоты.


Проблема стабильности частоты в приемопередающих устройствах существовала всегда. На относительно низких частотах (до 100-150 МГц) она решалась применением кварцевых резонаторов, на более высоких (400 МГц) – с помощью резонаторов на поверхностно-акустических волнах (ПАВ-резонаторах), для стабилизации же сверхвысоких частот часто применяют диэлектрические резонаторы из высокодобротной керамики или другие высокодобротные резонаторы [1]. Описанные способы стабилизации с помощью пассивных компонентов имеют свои достоинства – простоту и сравнительную дешевизну реализации, но их главный недостаток – невозможность сколько-нибудь существенной перестройки частоты без смены частотозадающего элемента – резонатора. Невозможность быстрой электронной перестройки рабочей частоты при сохранении ее стабильности резко ограничивает применение радиоустройств, не позволяя, например, реализовать многоканальность.

Рис.1: структурная схема синтезатора

Получившие в настоящее время широкое распространение интегральные синтезаторы частоты различных зарубежных фирм позволяют осуществить быструю электронную перестройку рабочей, в том числе и сверхвысокой, частоты, сохраняя при этом ее высокую стабильность. Такие синтезаторы частоты бывают прямого и косвенного типов [2]. Достоинствами прямого синтеза относится высокое быстродействие при малом шаге сетки частот, но из-за необходимости фильтрации большого количества спектральных компонент, вызванных многочисленными нелинейными преобразованиями сигнала, в СВЧ схемах устройства прямого синтеза применяются редко [3]. Для синтеза сверхвысоких частот обычно применяют синтезаторы косвенного типа, или синтезаторы с фазовой автоподстройкой частоты (ФАПЧ). Существует два

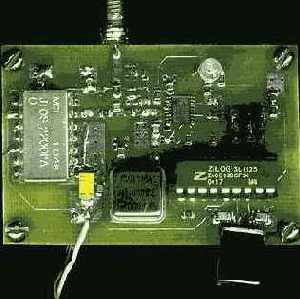

Рис.2: внешний вид синтезатора
основных типа интегральных синтезаторов с ФАПЧ – программируемые, значения частоты в которых задается внешним микроконтроллером по трехпроводной шине, и непрограммируемые, где коэффициенты деления внутренних делителей частоты фиксированы, а опорная частота задается внешним кварцевым резонатором.
